温室大棚自动控制系统
发布时间:2022-01-10 09:49:21 | 浏览次数:


温室智能控制系统是利用环境数据与作物信息,指导用户进行正确的栽培管理。物联网温室环境监测系统可广泛应用于农业、园艺、畜牧业等领域,在需要特殊环境要求的场所实施监控和管理,为实现对生态作物的健康成长和及时调整栽培、管理等措施提供及时的科学的依据,同时实现监管自动化。




    本公司研发的温室智能自动化控制系统功能以土壤温湿度值、空气温度、空气湿度、光照、二氧化碳等为基础,用户可以设定其参数的目标值,程序根据用户设定的目标值控制及监测电磁阀、水泵、灌溉施肥系统、天窗、侧窗、内遮阳、外遮阳、风机、湿帘、外翻窗、加温设备、加湿设备、二氧化碳发生器等设备的状态,以保证温室内以上几项参数在用户设定的目标值范围之内。计算机系统无需开机。



农业温室大棚监控系统的组成

农业温室大棚智能温室监测系统主要由中心服务器控制平台、现场控制器、各式传感器(二氧化碳传感器、温湿度传感器等)、串口服务器、采集模块等组成。

1.监控平台

监控平台可用物联网感知应用平台或者是为客户专门定制的操作监测平台。能够实现监测、查询、运算、建模、统计、控制、存储、分析、报警等多项功能。

2.现场控制器

现场控制节点由测控模块、电磁阀、配电控制柜及安装附件组成,与中心服务器控制平台可通过有线、无线、3G/2G方式连接到一起。根据温室大棚内空气温湿度、土壤温度水分、光照强度及二氧化碳浓度等参数,对环境调节设备进行控制,包括内遮阳、外遮阳拉幕电机、风机、湿帘水泵、顶部通风窗、电磁阀等设备。

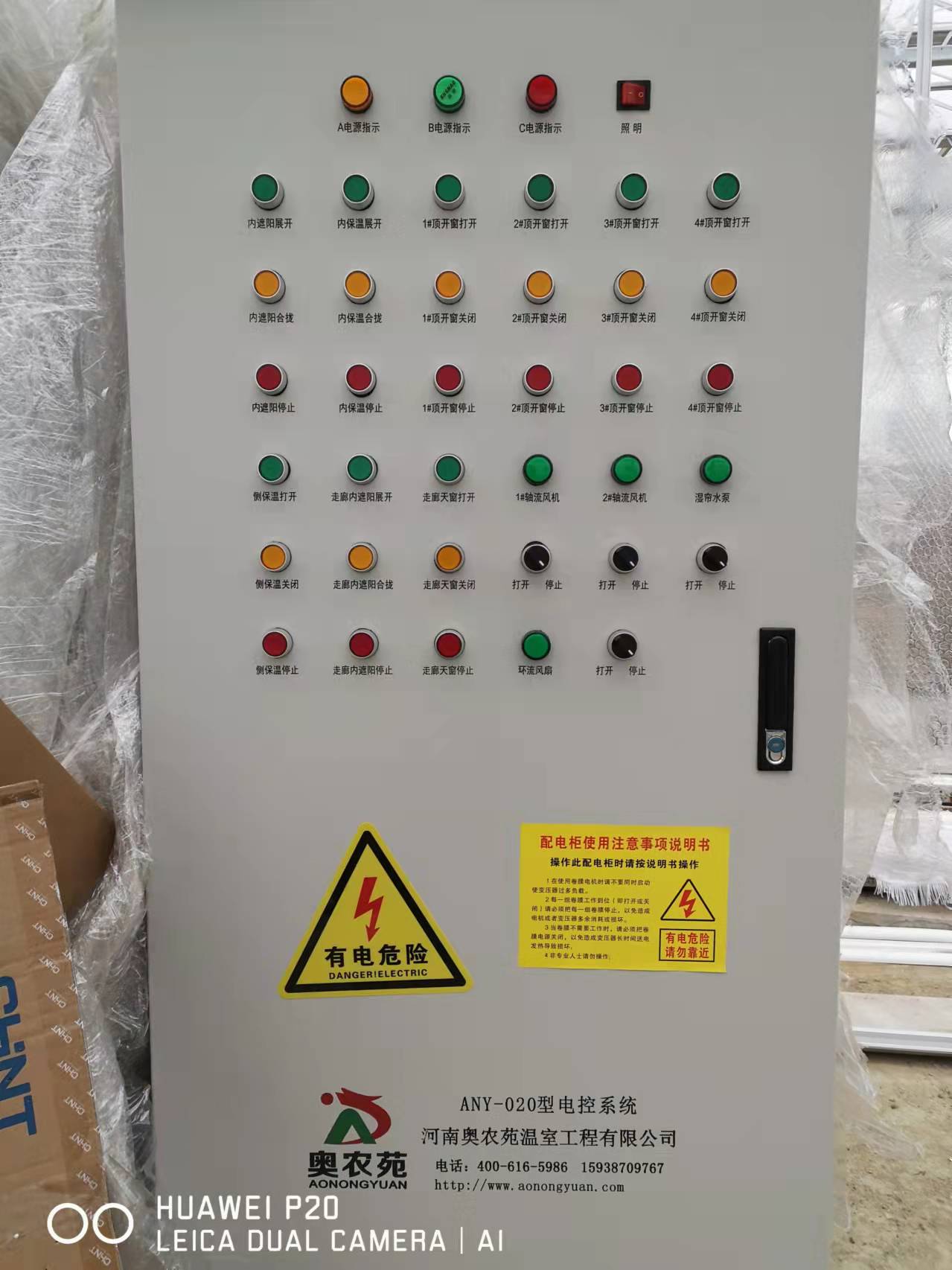

四、控制柜/主控器/控制器

1、主控制器可在线实时24小时连续的采集和记录监测点位的温度、湿度、风速、二氧化碳、光照强度等各项参数情况,以数字、和图像等多种方式进行实时显示和记录存储监测信息,监测点位可扩展点。

2、数据集中器提供RS485接口,在没有配无线监控电脑或监控电脑损坏、瘫痪,可随时用RS485连接电脑导出将数据转至其它电脑。

3、温湿度监控软件采用标准windows 98/2000/XP全中文图形界面,实时显示、记录各监测点的数据值和曲线变化,统计各个数据的历史数据、更大值、更小值及平均值,累积数据等。

4、监控主机端利用监控软件可随时打印每时刻的数据及运行报告。

5、主控器功能强大的数据处理与通讯能力,采用计算机网络通讯技术, 局域网内的任何一台电脑都可以访问监控电脑,在线查看监控点位的变化情况,实现远程监测。系统不但能够在值班室监测,领导在自己办公室可以非常方便地观看和监控。

6、系统可扩充多种记录数据分析处理软件,能进行绘制棒图、饼图,进行曲线拟合等处理,可按TXT格式输出,也能进入EXCEL电子表格等office的软件进行数据处理。




五、现场数据采集与控制功能

温室大棚内的各参数传感器,对温室环境进行多点实时动态采集,经过A/D转换送入单片机处理,驱动执行装置从而实现温室环境的自动智能调节。显示装置实时显示温室内的温湿度、光照度等数值,能够更加一目了然地展示温室大棚数据全貌。

1.温湿度监测

通过温湿度传感器监测温室大棚室外空气环境温湿度、室内空气环境温湿度、地表温湿度、土壤温湿度等,并能对数据进行采集、分析运算、控制、存储、发送等。

2.光照度监测

通过光感和光敏传感器监测记录温室大棚内光线的强度,可以直接与相关的补光系统、遮阳系统等设备相连,必要时自动打开相关设备。通过无线传输技术将相关数据传送到用户监控终端。

3.CO2O2浓度监测

在温室大棚内部署二氧化碳浓度传感器,实时监测温室中二氧化碳的含量,当浓度超过系统设定阙值范围时,通过无线传输技术将相关数据传送到用户监控终端,由相关工作人员做出相应调整。

4.分区域检测

同一个温室大棚内划区域控制管理,可实现每个种植区不同温湿度、不同气体配置等环境技术指标。用户可以通过来监测、查询各区域的数据。也可以对个分块进行单独控制和整体协调控制。

5.灌溉及喷药施肥控制

肥水灌溉与农药喷洒采用一套管线系统,根据植物生长模式,可通过自动、手动方式进行操作。

6.报警控制

用户可设定某些参数指标的上限和下限。温室大棚温度应在30-15摄氏度之间,高于或低于这个温度范围都会产生报警信息,并在中控平台和现场控制节点显示出来。

7.节点故障通知

现场控制节点出现故障时可及时以中心服务器平台、手机短信、报警信息等方式通知管理者。

8.备用冗余功能

为了避免设备故障及异常带来不便,影响作物的生长。设备可进行扩展冗余,当设备出现故障时,辅助设备进行切换。从而实现连续无故障运行,增加系统稳定性和可靠性。




基本设备配置:

1、具有液晶显示汉字与图形显示功能的温室自动控制器 1台】

2、传感器: (温度,湿度,风速,风向,光照,气压,太阳总辐射,雨量,地温,土壤湿度) 【各1台】

3、气象专用观测支架 1套】

4、温室自动控制软件 1套】

5、数据通讯及传感器连接电缆 1套】

6、温室控制器不锈钢防护箱 1套】

7、温室配电柜(选配)

8GSM/GPRS无线通讯控制器(选配)

9U盘、SD卡存储控制器(选配)
