功能配置：

No.1 驱动单元

No.2 行星单元（盘管单元）

No.3 吊挂升降单元

No.4 灌溉单元

No.5 施肥及打药单元（选配）

No.6 电机运行、停车单元

No.7 电箱及控制单元

No.8 供水供电单元

No.9 障碍停车单元（选配）

No.10 无苗探测单元（选配）

No.11 运行警示单元（选配）

No.12 过滤及自动减压单元（选配）


驱动单元


                                                                                                驱动单元

                                                                                                        驱动单元


        驱动单元：该驱动单元在两个直径为76mm（轨道尺寸根本开间大小选择）的管道上行驶。驱动单元由镀锌钢部件构成。 速度在5米-30米/每分钟， 包括4个电磁感应开关用于检测轨道末端并返回到原位，也可通过计米器设定系统的始端和终端；驱动单元带动喷罐车在每跨之内运动。



行星（盘管）单元


                                                                                              行星（盘管）单元

                                                                                             行星（盘管）单元


       盘管单元、驱动单元通过一个钢丝绳和滑轮连接，跟软管装配起来，我们叫做行星单元。这个行星单元不仅确保了供水管及电机电源线合适的导向，并且提供了跟驱动单元速度/距离1:2的比例关系。

       吊挂升降单元


                                                                                                 吊挂升降单元

                                                                                                吊挂升降单元

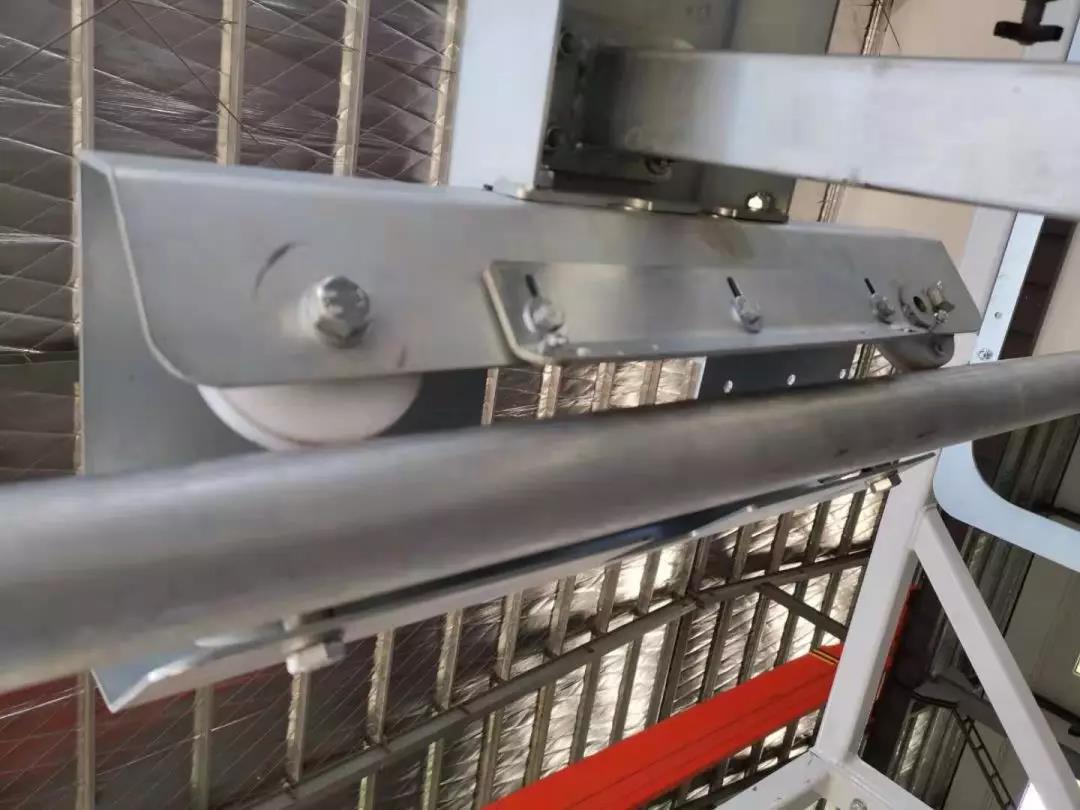

      吊挂单元：通过专用挂钩及C型管架将喷灌车固定在温室桁架下弦杆，通过挂钩调节C型管架的平衡。

      升降单元：高度调节装置方管型材质，可通过方管上的孔调节至合适高度。

     灌溉单元



                                                                                                   灌溉单元

喷灌次数：用来设置单个喷灌模式下需要重复的次数。

喷灌模式：通过选择开关，可以选在如下模式:0 = 不喷灌，1 = 前进时喷灌，2 = 后退时喷灌，3 = 前进后退时都喷灌。

测试清洗水阀：通过这个按钮，可以手动激活来打开水阀。此按钮可以用来检查或者冲洗喷灌/喷洒管。

喷洒区域设定（分段浇灌）：可根据不同的种植品种来设定不同的灌溉速度，也就是喷灌车的行走速度。

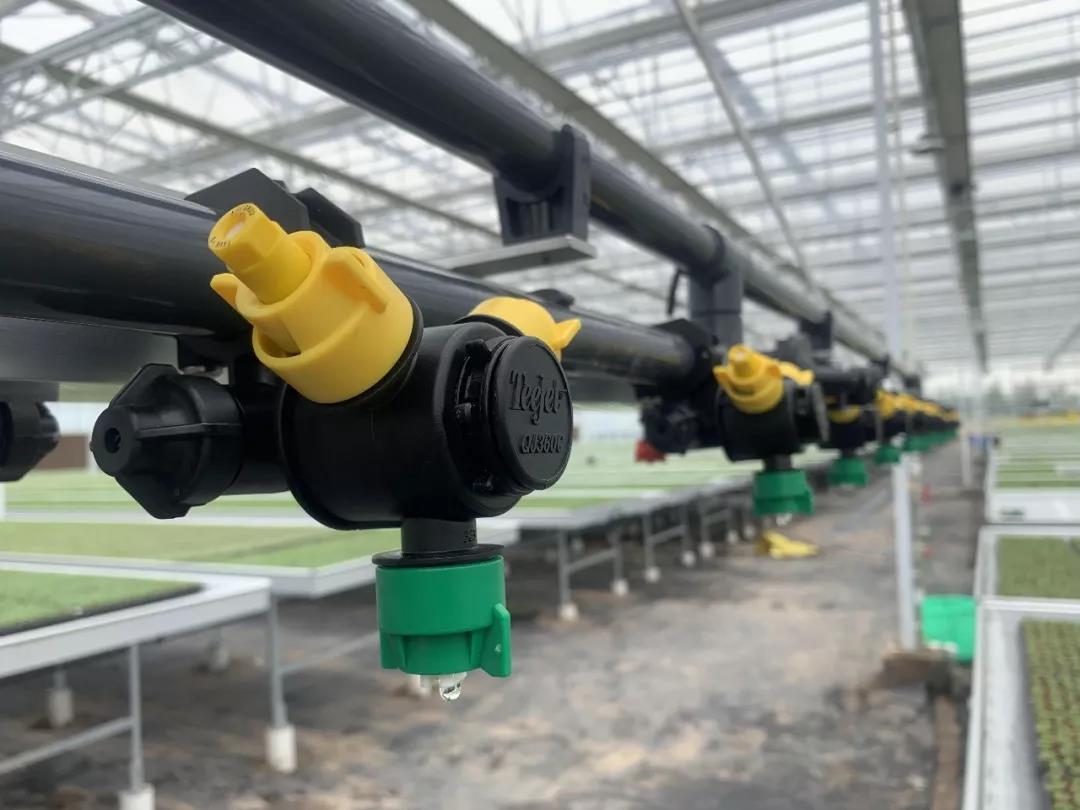

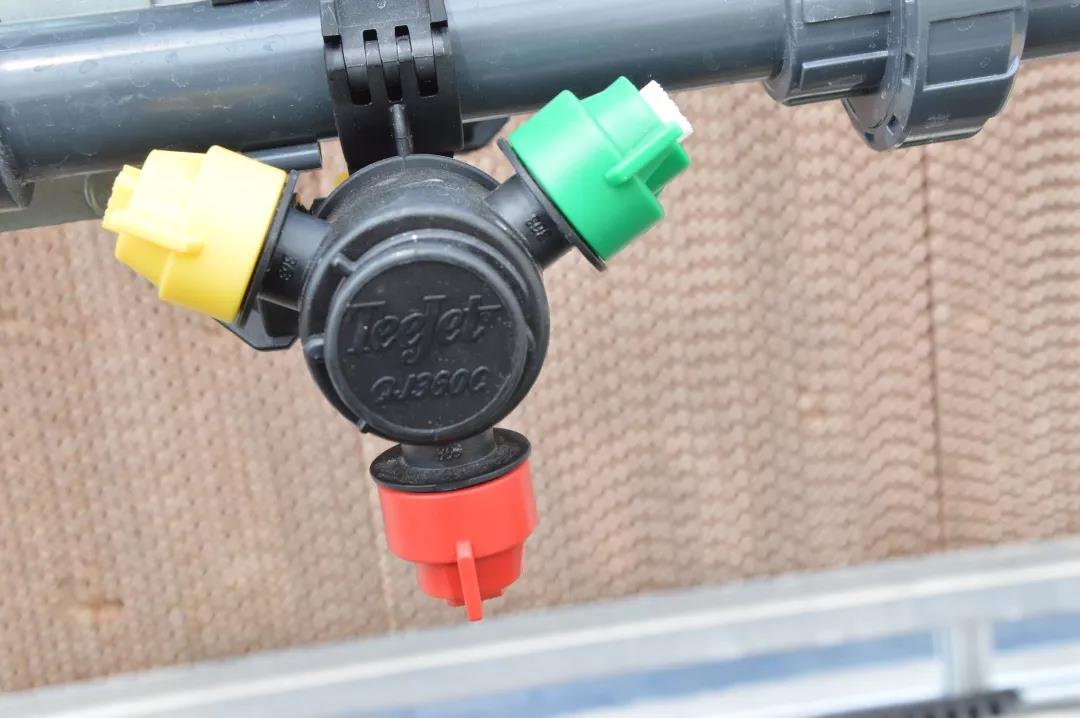

喷头选择：选用TEEJET三位喷头，不锈钢喷嘴。




施肥及打药单元（选配）

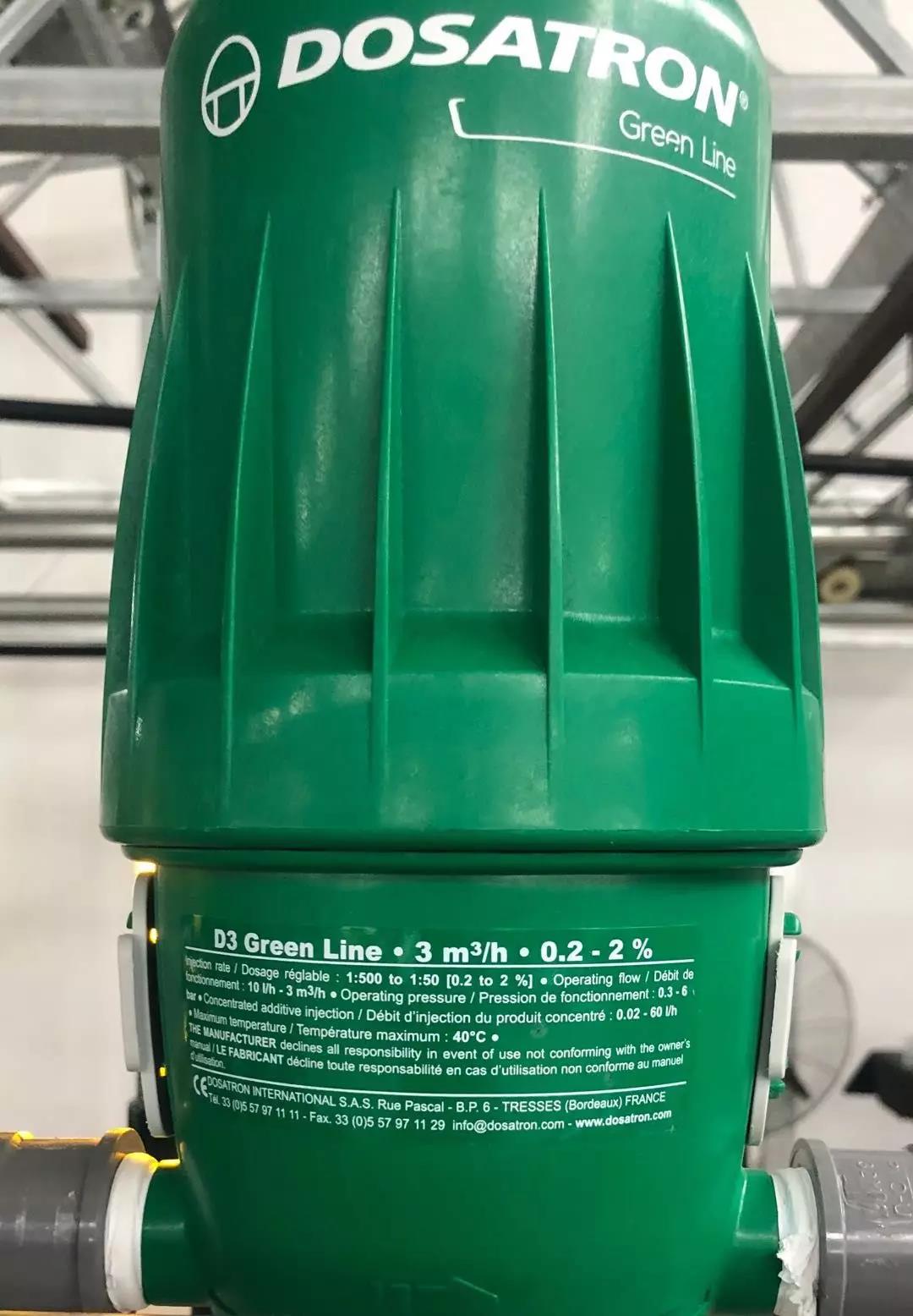

可根据用户需求配置施肥及打药单元，配备搅拌装置，法国多寿（DOSATRON）D3施肥泵,一个用于存放保护作物生长肥料的计量单元，安装在现有高度上，塑料桶，容量为10升，可用来混合肥料，其施肥流速在10升/每小时-3000升/每小时；通过比例施肥器给种植物施肥和喷洒农药。

喷洒模式：可选择利用灌溉喷头，也可以另外配置TEELT单头不锈钢喷嘴。

测试清洗水阀：通过这个按钮，可以手动激活来打开水阀。此按钮可以用来检查或者冲洗喷灌/喷洒管。另外，此按钮还可以用来填充喷罐车上杀虫剂的药桶。




电机运行、停车单元

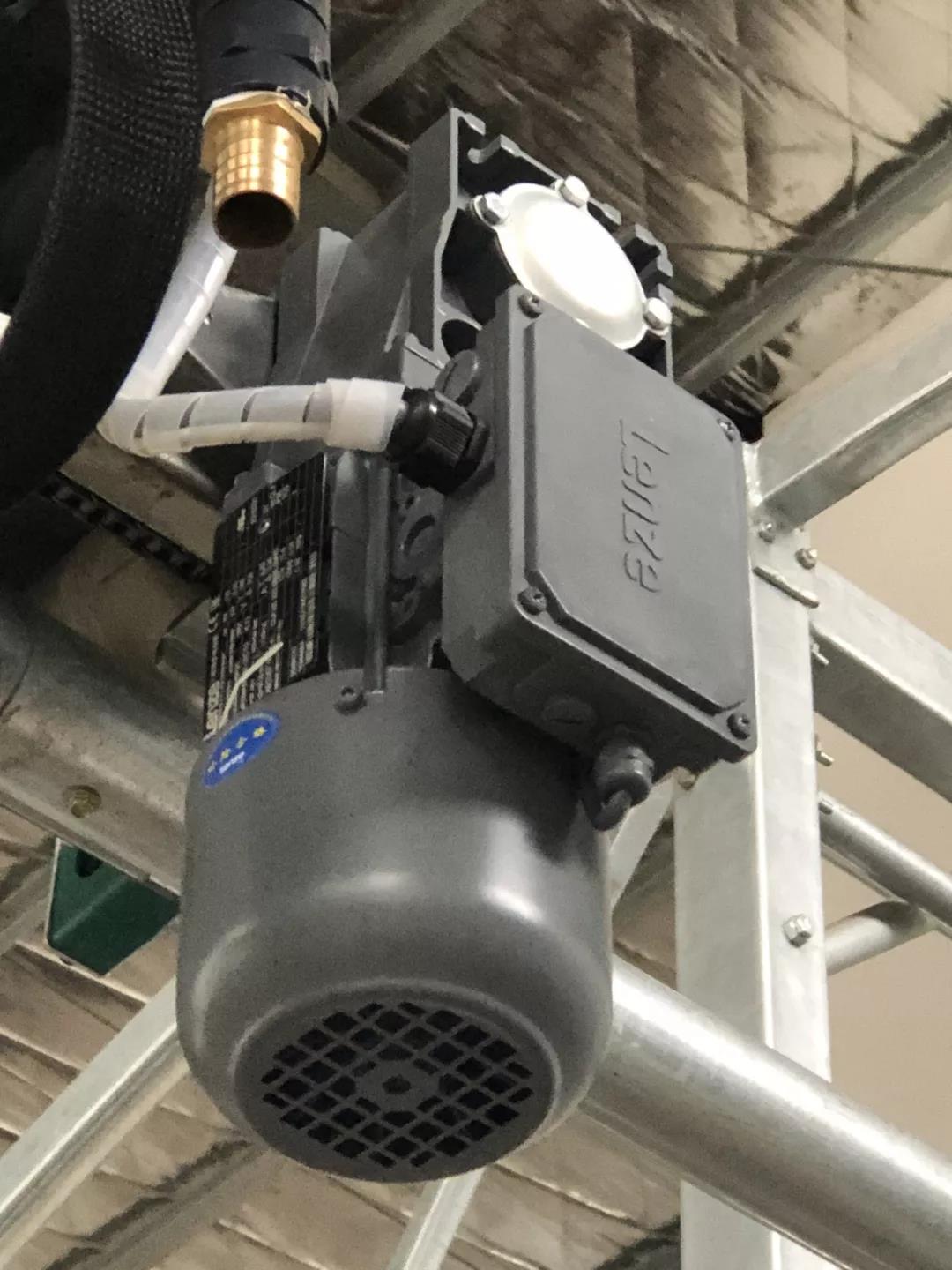

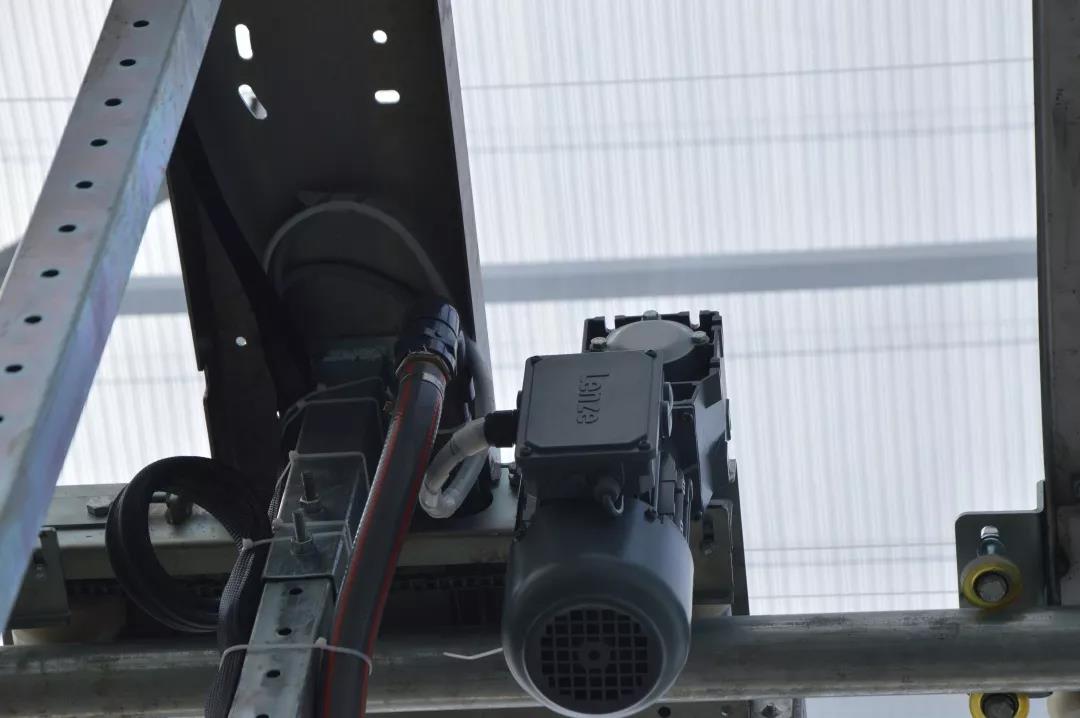

     运行调速单元：采用 LENZE 变频电机，电机自带抱闸。电箱内配备微型变频器及调速电位 器。喷罐车的速度是通过电位器来控制的。通过改变设定值来改变设备的速度，设备运行中 也是可以。数值越大，对应的喷罐车的速度就越高。

停车单元：1、通过计米器设定系统的始端和终端，可根据苗床的长度及种植品种不同设定 分段。2、通过电磁感应限位开关检测轨道的始端和终端。


电箱及控制单元




选配

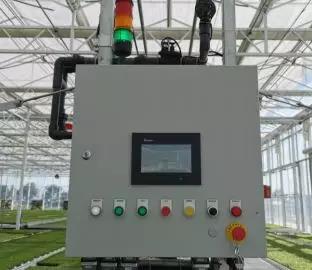

电箱采用防水电箱，悬挂于喷杆上方的升降单元上。

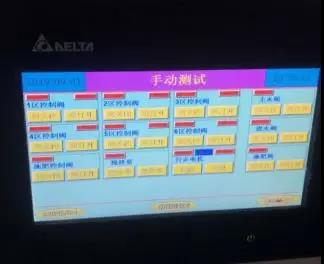

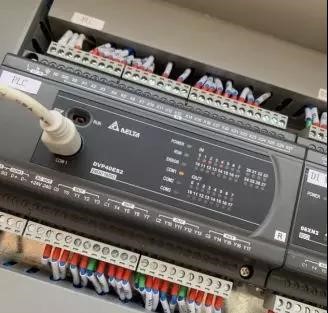

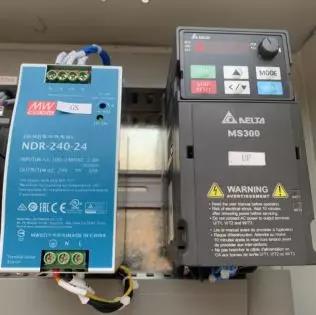

控制单元：用于控制喷灌车的行驶方向、喷洒速度及喷洒效果；内置：液晶显示屏（选配），直流稳压电源、总负荷开关、熔断器、微型继电器、变频器、PLC、航 空插座。整个系统可通过电箱上的按钮实现手动操作，也可以通过PLC编辑程序，通过液晶显示屏上 的按钮操作，系统可实现一键式操作。

紧急停止：通过按下此按钮，喷罐车马上停止运行。同时控制面板上紧急停止的红灯会处于 激活状态。

紧急停止激活：通过按下此按钮，喷罐车可以重新开始启动。

前进：此按钮是启动喷罐车开始执行喷灌任务（从起始位置开始移动）。

停止：此按钮是用来停止喷罐车。喷灌程序会保留其执行点于其停止的位置。

后退：此按钮是用来开启喷罐车执行其朝向起始位置的喷灌程序。



供水供电单元

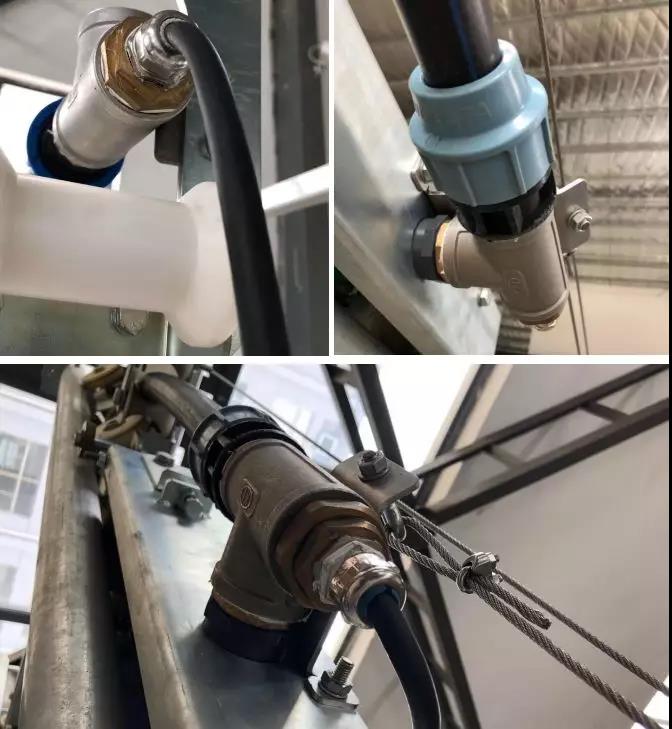

本系统供水供电采用一体式，即电机电源线从供水管道内部接入电机。

软管采用国产HDPE材质，电缆线选用起帆，防水等级IP65。



 型号及配置说明表
