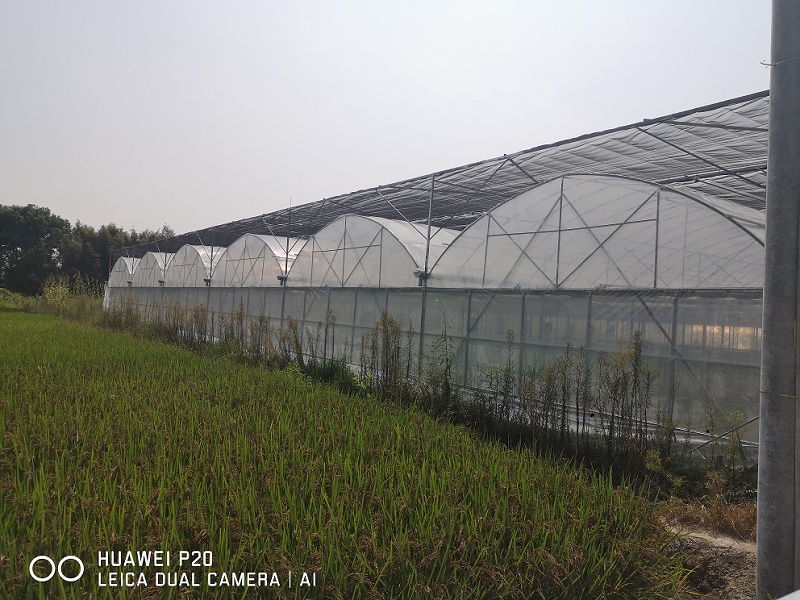

智能连栋薄膜温室及配套设施项目方案
发布时间:2022-05-19 16:29:23 | 浏览次数:


      温室的设计理念是“坚持科学、实用的原则;坚持提高土地资源的利用率、节能、节水、高效的原则;坚持温室结构用材以及设备选购先进、可靠、适用原则;坚持世界领先的原则”。所以,根据建设要求,我们在各系统的关键部位上均选用进口或国内优质的产品。



1、技术参数
本项目属于智能温室项目,适用于蔬莱类、瓜类、果树类等种植,项目建设内容包括温室基础、温室主体结构、覆盖材料、通风系统、内外遮阳系统、风机湿帘降温系统、配电电控系统等。
(1)风荷载:0.30kN/m2(相当于十级风)
(2)雪荷载:0.40kN/m2(每平米40公斤)(3)最大排雨水能力:120mm/h(5分钟历时)
(4)温室恒载:玻璃温室20Kg/m2
(5)温室基础工程要求:需根据现场地质状况,参照国家标准《建筑地基基础设计范围》设计
(6)电参数:220V/380V,50HZ,PH2/PH3
2、温室基础建设
温室建设场地在地下一米深的范围内应无较大石块、地下管线、地下设施等障碍物,建设方按照温室建设的要求作好五通一平工作,即通水、通电、通道路、通电话、通排水、平整和压实场地。在未获得场地地质描述或勘察报告前,投标单位暂时按照持力土层容许承载力标准值≥80kpa,地下稳定水位在±0.000下1m进行设计和作概算。
独立点式基础埋置深度约为±0.000下0.5m,温室内部采用独立基础;温室四周设0.2米高砖墙裙,其中士0.000下约0.5米,±0.000上0.50m,基础和基础梁顶部预埋锚栓,用于连接上部结构柱,墙裙内外水泥砂浆抹面;温室外四周设50cm宽混凝土散水;温室散水外设施外排水沟。温室四周排水沟由业主建造。


3、温室主体骨架
温室用所有钢结构材料均采用国标优质矩形管。所有立柱、架等构件和连接件均先加工、焊接,后热浸镀锌防腐;工地现场组装,无焊接。其他钢材部件和紧固件均经热镀锌处理,工厂化生产,现场组装。连接国定件主要使用符合GB5782标准(采用12.8级)的M8、Ml0、Ml2六角头螺栓和符合GB6170标准的相应六角螺母,经热浸镀锌处理。温室主体结构使用寿命不低于20年。
一、主要型材规格为:
1、基础:温室四周采用0.2米高矮墙的条形基础,内部为独立点式基础。
2、温室骨架为轻型钢结构,骨架结构采用国产热镀锌钢材制成。
①立柱采用120*120*3.0mm热镀锌矩形管。
②端面立柱采用120*120*3.0mm热镀锌矩形管
③侧面立柱采用120*60*2.5mm热镀锌矩形管
围梁采用50*50*2.0mm热镀锌矩形管。
④枸架采用50*50*2.0mm热镀锌矩形管
⑤外遮阳立柱采用50*50*2.0mm热镀锌矩形管
⑥外遮阳横杆采用50*50*2.0mm热镀锌矩形管
⑦外遮阳纵杆采用50*30*2.0mm热镀锌矩形管
@温室主体骨架镀锌层厚度为0.06-0.08mm,热镀锌规范采用GB/T3091-93.
@水槽采用B=2.0mm厚冷弯热镀锌钢板,水槽坡度为2.5%o用于排水。各连接件采用热镀锌螺栓,既防腐又美观。
4、覆盖材料
温室顶部及四周采用12-15丝po薄膜覆盖。铝合金型材按照《GB/T5237.1~5237.5-2000铝合金建筑型材》国家标准生产制造,主要受力构件为高强度铝合金。表面采用阳极氧化处理。
铝合金型材
·表面经过氧化、磨砂处理
·专用铝型材,自主开发
·铝型材厚度1.0mm以上
·温室屋顶三角型屋面部位全部采用铝台金结构而不采用钢结构以增加透光率。在所有天构下都有“U形”或“几形”铝台金冷凝水回收槽,冷凝水通过水管排到温室外,以更好的降低湿度,有利于作物生长,防止病虫害。湿帘处配置40目防虫网,防止虫害进入。




5、通风系统

屋顶通风是温室最好的通风降温、换气室内氧气和CO2浓度达到平衡的最好措施。自然通风是一种比较经济的通风方式。它是利用风力和温度差来实现温室内外空气变换,达到降低温室内温度和湿度的目的。Papadakis(1986)测量和分析了带有顶窗和侧窗的温室的空气交换速率,其结果表明空气交换速率取决于室外风速和开窗面积的人小,并认为天窗或天南加侧窗通风效果要好于只用侧窗的结构。由于热空气向上聚集的特性,在屋脊处开窗的通风效果最好。

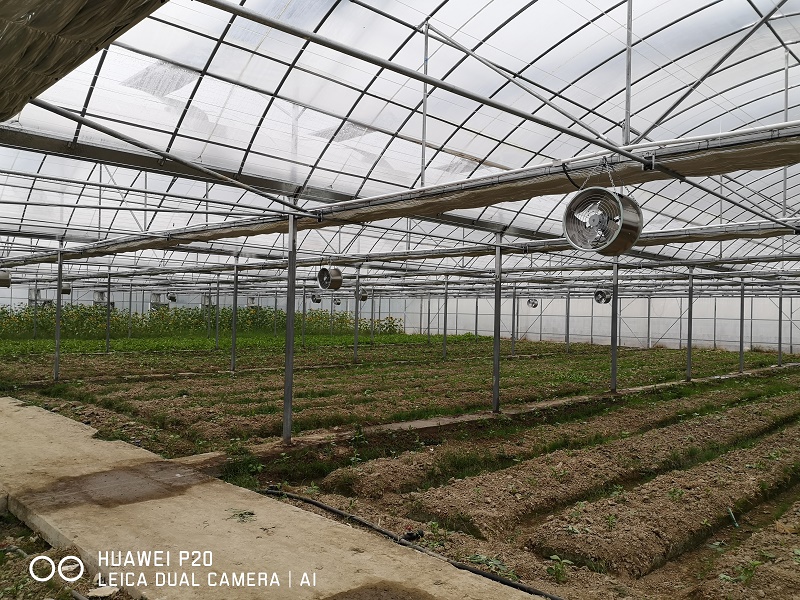

传动杆齿轮齿条系统传动,减速电机与传动轴连接方式为专用联轴器,方便安装于维护,提高系统的负荷能力和抗恶劣环境的能力。每套系统包括夹箍、移动联轩、齿轮齿条机构、齿轮减速电机、链轮、双排链、六角螺栓、防松螺母、传动轴、支撑架、衬套、撑杆等,每个单窗1m*4m。运行平稳可靠,操作安全。配套安装卷膜通风;为增加内部空气流通效果安装环流风机!

6、外遮阳系统

为了夏季遮阳降温和调节植物生长需要光线,本项目配合外遮阳系统。

在夏季,由于进入温室的太阳辐射热负荷太高,温室虽然经过通风,但温室内的高温、低湿环境对植物的生长还是不利的。当使用外遮阳系统时,由于阻隔了部分太阳辐射进入温室,在具有良好通风的温室中可将室内温度控制到只比室外气温高1度的水平。托、压幕线采用高强度黑色uw聚酯线,遮阳网采用外遮阳幕布,遮阳率85%,保质期5年,寿命10年。整个系统限位准确,运行平稳可靠,操作安全。




7、内遮阳系统

内遮阳保温系统可以通过调节光照来改善温室内的生态环境。内遮阳保温幕为铝箔遮阳保温幕,通过高质量的产品,炎热夏季遮阳幕根据不同遮阳率能反射部分阳光,并使阳光漫射进入室内,均匀照射作物以保护作物免受强光灼伤,同时使温室温度下降3-5℃。因此,为了保证系统的可靠性,在本项目中采用最先进的带限位减速电机(质保3年)+齿轮-齿条驱动系统。该系统由以下部分组成:拉幕梁、减速电机、电机安装底座、链型连轴器、齿条、齿轮副、推拉杆、齿条-推杆接头、驱动轴、驱动轴焊接头、推杆支撑滚轮、幕布牵引型材、推杆-牵引型材连接卡、不锈钢卡、紧线器、LS线、幕布、密封带幕膜等。托、压幕线采用透明聚酯线,抗拉强度178kg以上。幕布遮阳率约75%,保质期5年,寿命10年。

8、风机湿帘降温系统

湿帘、风机系统是温室夏季强制降温的一种手段。湿帘风机降温系统时利用水蒸发时将空气中的显热转变为潜热的原理进行降温的。水分蒸发的多少与空气的饱和蒸汽压差成正比关系。空气越干燥、温度越高,经过湿帘的空气降温幅度越大。工作原理:湿帘装在密闭温室一端山墙或侧墙上,风机装在另端山墙或侧墙上。风机抽风时,室内产生负压,迫使室外未饱和的空气流经湿帘多孔湿润表面时,空气中大量显热转化为潜热,从而迫使进入室内空气的干球温度降低4~12℃,并源源不断地引入室内进行防暑降温。

9、雨水排水系统

温室采用热浸镀锌钢制天沟。天沟与天沟连接使用天沟粘接剂。温室将按照双向坡度建造,采用温室内排水方式,从而防止冬天北方温度低,排水系统结冰。在山墙内部排出雨水至用户建造的排水沟中。设计最大排水量为120mm/h(5min历时)。


10、配电及电动控制系统
系统对象适于大型生产或观赏性连栋温室。
系统功能
1)内、外遮阳系统的控制
2)风机水帘系统的控制3)自然通风系统的控制
(1)技术参数
1)电源参数:220V380V,50Hz
2)电压波动范围:±5%
对于电压波动较大的地区,要求用户在每个强电柜入口前配置稳压器,以保证温室内配置电器的安全运行。
(2)技术说明
1)温室内导线采用防潮型RVV塑料套线(暗管布线),信号线为RVVP屏蔽导线。
2)温室内的所有电源线、控制线、传感器信号线等导线及电气安装敷料。
3)为使温室内美观,布线采用穿管暗敷方式。
11、预留门洞,可以选择安装开关门、铝合金推拉门等。
12、供暖系统

温室采用热水循环采暖系统,热水采暖是用60℃-85C热水循环与空气进行热交换,主要设备是热源(地热井或锅炉)及温室内散热器。温室主要使用低温热水供暖,其出口压力为0.69-0.98MPa,出口水温约95℃热水采暖设备很容易按气候冷暖改变热水温度而保持室温比较稳定,载热体水的温度不高,便于操作,适于温室采暖。这种采暖系统的散热器一般使用温室专用的热浸镀锌钢管圆翼散热器,它的散热面积大,使用寿命长。散热器的布置对温室内温度的均匀性影响很大,设计时必须结合温室内空气流动状况综合考虑精心布置。这种系统稳定性好,适用于现代化大中型温室;根据需要可以选择锅炉暖风机供暖、空调供暖等方式。
13、内保温系统
为增强温室的保温效果,为温室内部提供适直的环境条件,温室安装内保温系统!内保温系统采用自动电机控制、采用温室专用保温被!内保温与内遮阳的综合利用使得温室保温效果更强;根据需要可以选择一层内保温、二层内保温的设计,合理的设计,满足温室的不同需要。
14、苗床及微喷
苗床采用移动式苗床,苗床支架采用热镀锌钢管,床架采用角钢,边框采用铝合金,床面铺设钢丝网,网表面经过热镀锌防腐处理。质保10年。微喷部分经过合理的设计以及布置适合用于对水质要求较高的作物生长需要,具有节能节水高效等特点。
