大棚电动内外遮阳系统安装|温室大棚遮荫设施设计
发布时间:2022-05-23 16:33:36 | 浏览次数:

      河南奥农苑温室工程有限公司,承建全国范围内温室工程项目,河南温室、河南温室大棚、郑州温室公司、河南温室公司、智能温室、德国拜耳阳光板批发、骨架加工类项目,温室大棚造价,包括各类温室大棚(玻璃温室大棚、阳光板温室大棚、连栋薄膜温室大棚、双层充气薄膜温室大棚、锯齿形温室大棚、科研    温室、观光展览温室、温室型生态餐厅、农业生态观光园、温室型花卉市场、日光温室、单体拱棚)、温室骨架加工、阳光房、采光顶、地下通道入口、电动遮阳工程、声屏障、室外幕墙等工程!以及温室骨架加工销售、温室大棚资材批发销售、PC阳光板材批发销售。




外遮阳系统是利用具有一定遮光率的材料将多余的光照进行遮挡,或者利用保温材料使温室内部形成局部的封闭空间,起到调节光照、降温或保温的作用。该外遮阳系统采用A型齿轮齿条传动,其优点是传动平稳可靠、传动精度高。具体方案设计如下:

1、系统原理

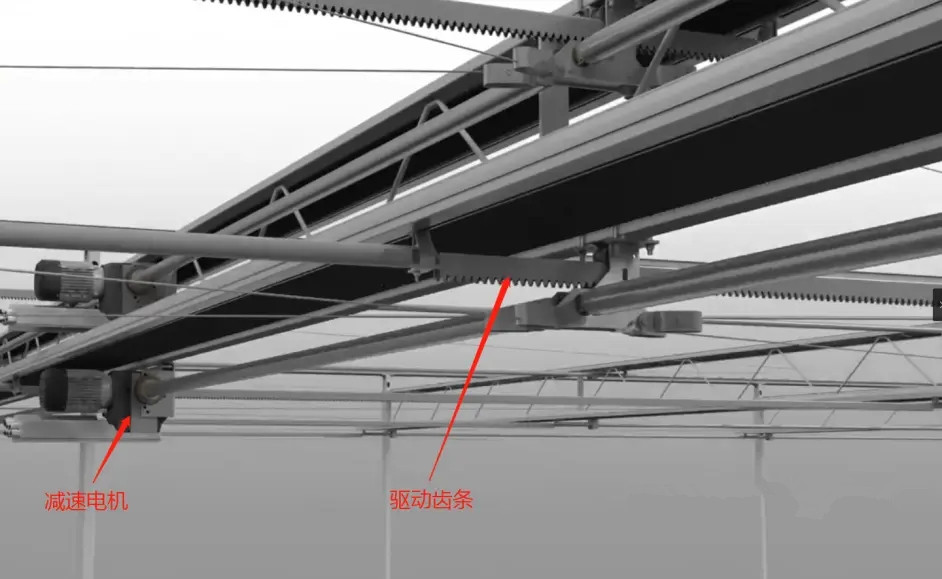

A型齿轮齿条外遮阳系统主要由减速电机、驱动轴、齿轮齿条总成、支撑滚轮、推拉杆、幕布驱动边、幕布等部件组成。其传动原理是驱动轴与减速电机、齿轮相连,当减速电机输出轴转动时,驱动轴带动齿轮转动。齿轮的转动带动了齿条的行走,推拉杆由支撑滚轮支撑并与齿条相连,当减速电机往复转动时,可带动推拉杆实现往复运动。当遮阳幕一端固定在梁柱处,另一端固定在与推拉杆相连的驱动边型材上时,就可实现遮阳幕的展开、收拢动作。



2、系统基本描述
1)系统组成

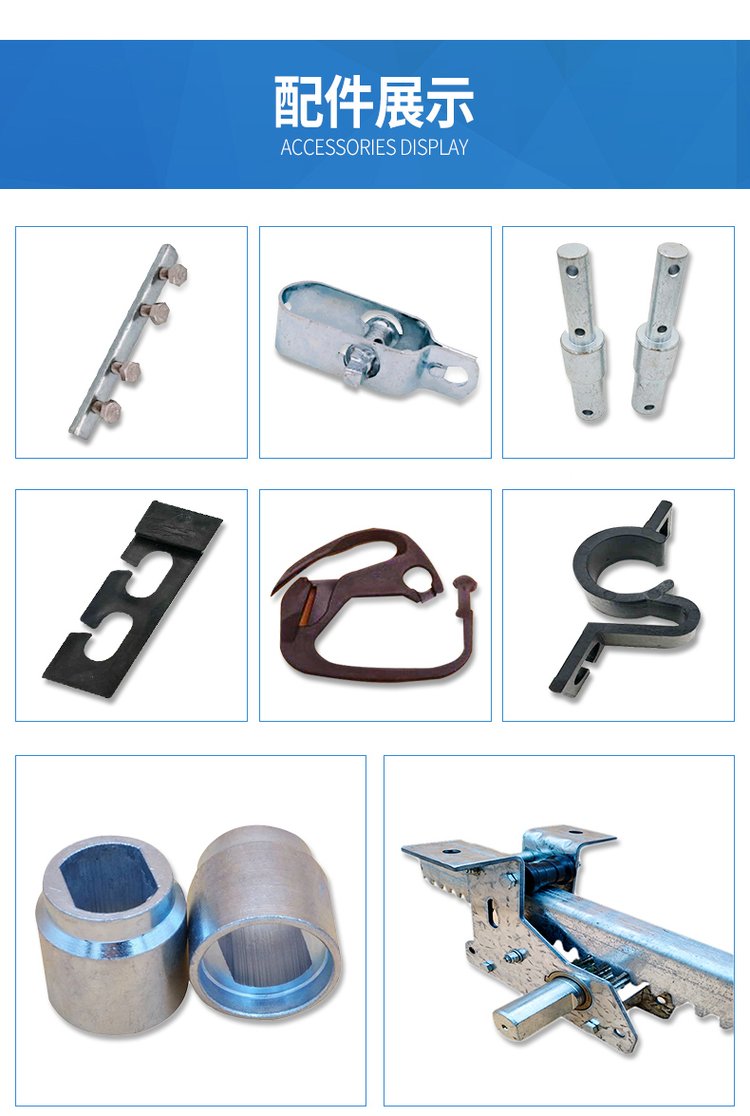

⒈减速电机;⒉联轴器;⒊A型齿轮座;⒋齿条;⒌焊合接头;⒍拉幕齿条-推杆接头;6a.弹性圆柱销;6b.螺栓;⒎A型齿轮座垫片;7a.螺栓;⒏镀锌驱动轴;⒐推杆;⒑推杆-导杆连接卡;⒒支撑滚轮;11a.六角头自钻自攻钉;11b.螺栓;⒓驱动边铝型材;⒔卡簧;⒕外遮阳幕。

2)电机技术性能:
电机型号: WGN80-0.75KW (国产)
行程(m) 3.70
运行速度(m/min) 0.69
单程运行时间(min) 5.35
电源(三相/50HZ) 380V
电机功率(KW) 0.75



3)传动机构:
采用齿条传动机构(A型齿轮),通过减速电机与之联结的传动轴输出动力。驱动轴采用φ42×3.0钢管,中部与电机相连,其余部分齿条均布相连,间距3.2m;传动杆(φ25×2.0热镀锌圆管)和推幕杆采用扣件连接,横向布置,拉动幕面开合。
4)技术参数:
外遮阳高度:约5.50m
传动类型:齿轮齿条传动机构、开间方向传动。
遮阳网:外遮阳幕布采用国产遮阳网,遮阳率75%,该遮阳网结合国内用户的实际需求而设计的一款更经济实用的产品,所有原材料均从国外进口,冬天,幕布还能减少温室向外的热量辐射,能防止暴雨、冰雹、落物对温室建筑及植物的侵害,防止温室霜害。该遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的化学物质都有抵抗作用,实际使用寿命在10年以上。
幕线:托、压幕线均为ф2.2mm聚酯线,抗拉强度195kgf,托幕线间距为0.4m,压幕线间距为0.8米;托、压幕线采用黑色聚脂幕线,具有防紫外线抗老化性能。



5)控制分区:分1区控制。
3、系统安装
1)托(压)幕线的布置与固定
托(压)幕线沿幕布运行方向固定,沿拉幕梁(外遮阳横梁)方向均匀布置,一般托幕线每400mm一道,压幕线每800mm一道,托(压)幕线沿幕布运动方向从一端拉幕梁通长拉到另一端拉幕梁,中间在拉幕梁(外遮阳横梁)上支撑并固定。
2)驱动机构安装
①拉幕支撑滚轮的安装
拉幕支撑滚轮安装于温室外遮阳横梁上,通过螺栓或ST5.5mm×25mm自钻自攻钉固定于温室外遮阳横梁上。布置间距为中间支撑滚轮每3.2米一列,两侧面外部两列距离侧面天沟300mm左右。



②减速电机布置与安装
减速电机采用电机安装架通过U型螺栓固定于外遮阳立柱上。
③A型齿轮座安装
A型齿轮座由M8螺栓及齿轮连接圆垫片安装于温室外遮阳横梁上。驱动轴分段通过焊合接头连接于每个齿轮两端,驱动轴与焊合接头焊接,每个齿轮轴两端安装钢夹,方便维修。同时必须保证A型齿轮座的输入轴中心和减速电机输出轴中心、驱动轴中心在一条直线上。
④齿条、推杆的安装
齿条与推杆安装于同一直线上,齿条与推杆连接通过齿条-推杆接头、弹性圆柱销及螺栓等连接。
⑤活动边安装
将幕布通过卡簧固定于铝合金型材卡槽内,用拉杆夹、推杆-导杆连接卡将铝合金驱动边与推杆连接起来,随着推杆的运动带动遮阳幕启闭。
3)遮阳幕布的安装
遮阳幕布先安装遮阳幕布活动端,即与铝合金型材驱动边连接的一端,再安装遮阳幕固定的一端。
4)连接配电控制箱运行调试
电机线接好之后,在通电前需要认真仔细检查整个系统,检查是否有疏漏之处。然后启动电机开关,测试电机正反转是否正常。
