移动喷灌车
发布时间:2016-08-30 18:45:30 | 浏览次数:

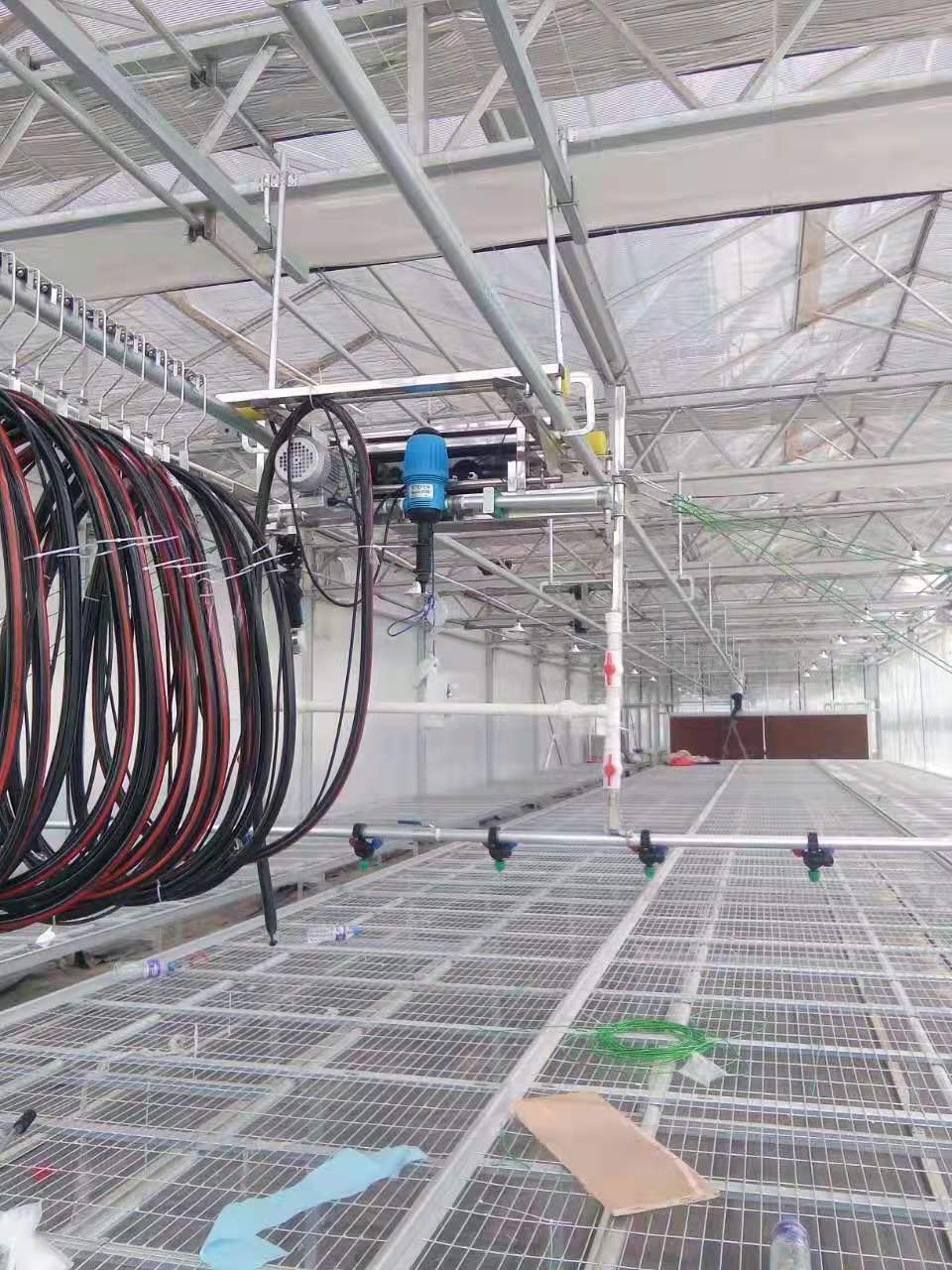

ANYDPG-1型喷灌车系统

一 概述

一般每栋温室布置一条工作轨道,一台机器灌溉一栋温室。如果需要一台机器用于多栋温室,则必须设置转移轨道。建议一台多用不超过三连栋。喷灌机从一栋温室转移到另一栋温室需要人工推行。为了节省种植面积,转移轨道通常设置于温室道路上方。从便于接水接电的角度考虑,应用喷灌机的区域将道路布置在温室的端部,这时转移轨道也布置在温室此端部。



ANYDPG-1型喷灌车的组成

  自走式移动喷灌机系统一般包括运行轨道和主机两大部分
1.运行轨道
具体可以划分为工作轨道和转移轨道。工作轨道是机器在执行喷灌作业时运行于其上的,通过专用连接件悬挂在温室屋架上的吊杆吊钩和园钢管组合。转移轨道形式和工作轨道相似,宽度较宽,用于需要时在温室各栋之间推行转移喷灌机和进水胶管小滑车,用以实现一台机器多栋使用。



  2.双轨喷灌机主机

包括减速电机,机架,电气控制部分,进喷水部分,胶管小滑车等。减速电机功率250W,电压380/50Hz。机架部分主要由矩形钢管焊接而成,用于安装和支撑减速电机,电气控制部分和进喷水部分等。电气控制部分是喷灌机的控制指挥中枢,主要由变频器、开关等组成。进喷水部分则主要由进水胶管,电磁阀和喷杆喷头组成。另外进水胶管一般和电源线捆扎在一起,通过胶管小滑车悬挂在工作轨道上,把水和电输送给机器。电磁阀和喷杆分为左右各一,单独控制。喷头采用进口产品三位快换喷头,喷嘴采用耐腐蚀材料制成,具有快速转换、喷量精确、喷雾形状规则、使用寿命长等特点。同时该喷头还具有防滴设计,避免在水压不够的时候形成不良喷雾形状,造成不均匀灌溉。



 ANYDPG-1型喷灌车的参数

运行速度:8-16 m/min
喷杆长度:MAX   15  m
工作行程:MAX   60  m

水质要求:市政自来水水质
进水压力:2~5 kgf/cm2
喷头形式:三位防滴快速转换,喷角80º,开启压力0.7 kgf/cm2
型号:800067VP,8004VS,8006VS
流量:0.28 l/min,1.65 l/min,2.46 l/min(对应压力3 kgf/cm2)
喷嘴高度:距离作物≥ 400 mm
