一.总体设计方案
1.总体设计方案说明：
本温室项目根据业主方及植物生长的需要而设计：为了Z大限度的满足种植要求，根据当地气候条件，设计中充分遵循了以下原则：

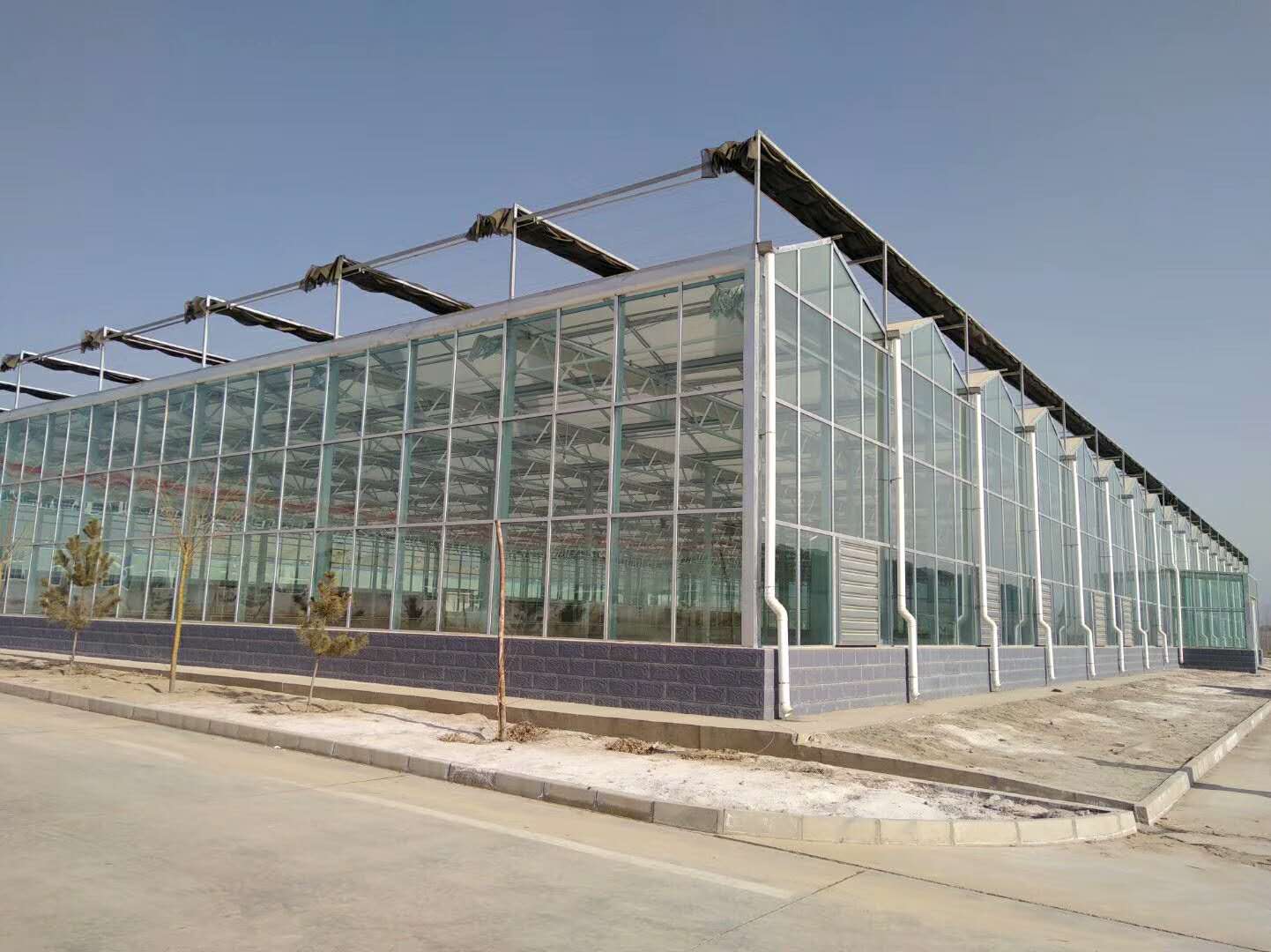

温室类型：文洛式三尖顶玻璃温室：
温室具备有良好的强制通风性能；
具有强制降温功能；
具有强制加温功能；
温室能全方位提供苗木、花卉及蔬菜生长所需的光照、水分、养分和适宜的温度：
对温室的降温、通风、遮阳、保温、湿度以及光照控制能实现手动/电动可靠操作；
具有优良的建造性能价格比和经济的运行费用。
根据业主要求，该温室配置以下配套设施：外遮阳系统、内帘幕保温系统、强制降温系统、侧卷膜通风系统、固定式苗族床架、增湿系统、施肥系统、燃煤热风机加温系统、废液回收系统、雨水回收系统、电气控制系统等。
2.温室结构尺寸：
跨度9.60m
跨数6跨
间数11间
肩高—3.00m
顶高3.80m
外遮阳高度4.40m

二.本设计达到的性能指标——≥0.20KV/m㎡
三.温室排列方式
温室排列方式及面积：
东西方向山墙长度：9.60m×6跨=57.60m
南北方向侧墙长度：4.00m×11间=44.00m
单座温室面积：57.60m×44.00m=2534.40m㎡
合计建造面积：2534.40m2×2座=5068.80m2四.温室各部分技术说明
1.温室基础：
基础包括独立基础、条形基础（圈梁）、散水坡、温室内工作道路、废液回收槽、废液回收存淀池、清水池、肥水混合池、地沟。
独立基础采用砼现浇，竖向配筋，外面用160mmPVC管作为外包，使露出地面以上的立柱美观。独立基础通过预埋件与温室立柱铰接相连。
温室四周设置条形基础，条形基础露出地面200mm，配筋、粉刷抹光。
温室外设计有宽500mm，厚50mm散水坡。
为了便于工人操作，温室北面设有宽2000mm、南面设有宽500mm工作道路，二条苗床之间设有宽700mm工作道路，厚80mmC20混凝土与厚80mm碎石。
为了便于废液回收，在每座苗床下部设计有废液回收槽，为了便于排水纵向落差5%。，横向双向坡度落差5%，厚50mmC20混凝土与厚50mm碎石。
为了便于废液的回收及重复利用，在二座温室中间，设计有6m/废液回收存淀池、20m°
清水池、3m肥水混合池各一只。
为了便于各种管子铺设，在温室南面设计有宽500mm、深4000mm地沟一条，上面盖有盖板。

2.温室钢结构：
温室结构采用STS钢结构设计软件设计，并通过三维计算分析验证。
钢结构主要包括：中立柱、边立柱、9.6m桁架、十字加强杆、水平连接杆、水平加强杆、山墙端加强杆、边墙杆、中部杆、山墙通箍梁、边墙通箍梁等材料，均为热浸镀锌。
材料技术说明如下：9.60m桁架：
上弦梁口50×30×2.00mm
下弦梁——口50×30×2.00mm
腹杆16.00mm
山墙立柱：采用口90×90×2.50mm矩形管材；
边墙与中立柱：采用矩形管材口90x50×2.50mm，中立柱间距为4m，边立柱间距为
2.00m；
十字加强杆：
采用p18.00mm圆钢作为斜拉撑，下梁采用口80x40×2.00mm矩形管材；上梁采用口80×40×2.00mm矩形管材；
水平加强杆：采用p16.00mm，每跨2套；
山墙端加强杆：采用p18.00mm；
通箍梁：采用矩形管材口80×40×2.00mm，每面墙2排。
上述钢材部件均按《GB/T13912-1992金属覆盖层钢铁制品热镀锌层技术要求》，镀锌层厚度≥0.07mm；连接固定件主要使用符合GB5782标准的M8、M10、M12六角螺栓和符合GB6170标准的相应螺母，均经热浸镀锌防腐处理。
天沟：冷弯热镀锌钢板制作，APD型，厚2.5mm、宽175mm；安装坡度为2.5%。
3.温室覆盖材料用铝合金构件：
在铝合金构件设计中，为提高铝合金强度，所选牌号为优质温室专用型材，我们选用的高强度铝合金更适合温室使用。铝合金型材采用国家标准《GB/T5237-1993铝合金建筑型材》由专业生产厂商制造。

4.温室覆盖材料：
温室的屋顶、顶窗、山墙、边墙和隔墙全部采用浮法玻璃覆盖，厚度为4.00mm，透光率均达92%以上。产品符合国家标准《GB11614-1999浮法玻璃》中建筑级浮法玻璃质量要求。其主要技术指标如下：
重最—10kg/m'
颜色无色
透光率—92%
辐射透热率83%
单座温室约需园艺浮法玻璃3921.96㎡。
温室安全设计：
屋顶按抗暴风设计，由屋脊、屋脊连接件、玻璃装配条、天沟边条、各种支撑组件、屋项通风窗、边墙铝合金立柱等组成，为了防止暴风危险，在屋顶和墙体的转角部位采用小玻璃安装并采取抗风缆加强；在4个端山墙和4个端边墙的第一个2.40m采用半块玻璃安装。
5.温室铝合金平移玻璃门：
温室共设计有二道门，均采用铝合金型材制作，悬挂式安装，单向推拉，尺寸为2.0m×2.2m。
6.温室外遮阳系统：

外遮阳移动方向沿屋脊方向，4.m行程；遮阳网采用斯文森OLS60C遮阳网，遮阳率70%，质保期3年，寿命5年；采用PET外用托压膜线，60cm间距。
采用国产优质TU-25齿条与B型齿轮传动，配国产减速机组及传动装置。传动装置中的传动轴、支架、推拉杆等均为热镀锌件。牵引杆为专用铝合金型材，重量轻，不生锈，能使遮阳幕行走平稳。外遮阳网式安装固定于温室屋面上的金属结构网架上，金属网架固定于天沟上，其中，网架立柱采用50×40×2.00mm镀锌钢管，横向与纵向连接杆采用50×40×2.00mm镀锌钢管，为保证天沟的排水量，主立柱与天沟采用架空铰接技术；外遮阳安装高度4.4m。
7.内保温帘幕系统：

去主要用于遮荫，但在20世纪70年代石油危机发生后，内帘幕的保温功能才被开发；80年代后期，活动帘幕系统被发明。
本项目采用单层帘幕，安装在桁架次的下弦；这一系统在白天起到遮荫作用，在寒冷的夜晚可起到减少热量损失还可起到控制湿度的作用。
内遮阳网沿屋脊方向移动，行程约为3.70m；采用斯文森XLS15铝箱保温幕，节能率45%，遮阳率为55%；采用国产PET托压膜线，铝合金专用牵引杆；采用国产优质齿轮、齿条，国产减速机组及传动装置传动。

8.湿帘-风机降温系统：
工作原理：

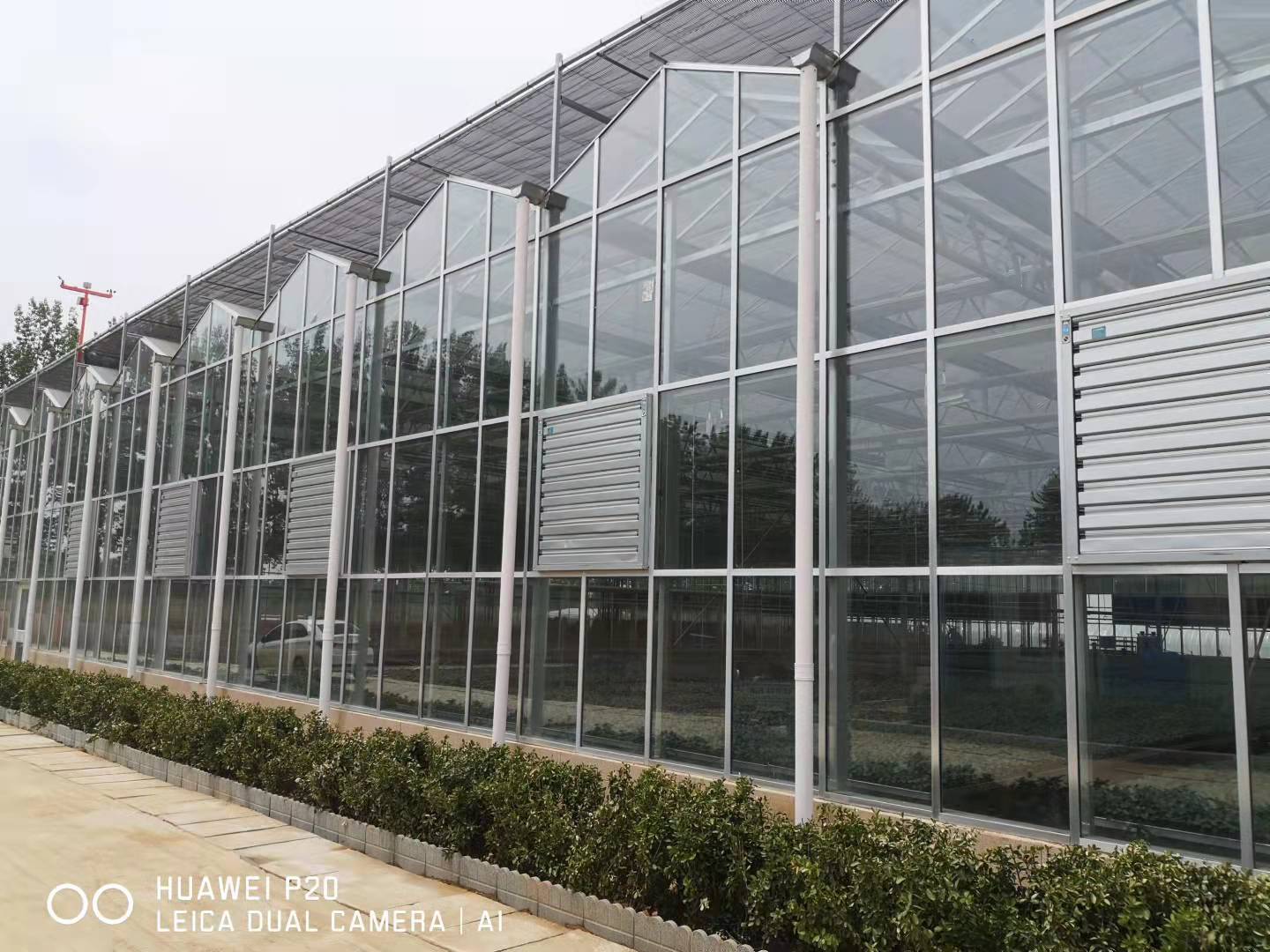

湿帘装在密闭温室南端山墙上，高度为1.50m，100mm厚的湿帘，长度为55.00m；风机装在北端山墙上，共安装12台；风机抽风时，室内产生负压，迫使室外未饱和的空气流经湿帘多孔湿润表面时，空气中大量显热转化为潜热，从而迫使进入室内空气的干球温度降低4~7℃，并源源不断地引入室内从而降低温室内的环境温度。
湿帘安装框架采用专用铝合金型材，所有进、出水管件均采用PVC水管；湿帘配置水泵和供水系统，分别独立控制：为了便于防虫害在水帘安装部位，安装有25目防虫网；在有外遮阳情况下，该系统具有良好的降温效果。
9.温室侧卷膜通风系统：

温室南山墙立面水帘部位，装有电动卷膜机构，侧卷膜高度为1.8m，采用进口高强度编织膜，采用国产减速机组及镀锌传动部件，实施手动电动控制。
10.固定式苗床架：

根据客户提出的要求，既为了植物生长及便于其它相关设施安装的需要，温室内设计了固定式苗床；苗床架为钢结构，苗床框为温室专用铝合金型材，全套装置牢固轻巧美观，金属部件及钢网表面都采用热镀锌处理，防腐蚀性好，能延长使用寿命；由于植物生长的需要，苗床四周采用厚0.12mm优质青贮膜全部密封，阻止阳光的射入；根据设计，该项目在9.6m跨度内设计有四条苗床，苗床宽度为1.75m，高为0.70m，长度为41m。
11.温室内喷灌系统：

温室内喷灌喷雾系统主要用于增加温室内空气湿度，降低空气温度调节，提高温室的环境；采用全自动雾化机，微电脑编程，工作时间自动控制，喷嘴采用激光打孔，雾滴细微均匀；主要由水泵加压系统、过滤系统、管路系统、喷头、控制系统、蓄水池、地沟等组成；系统的主要工作原理是通过喷嘴产生的粒径75微米的雾滴蒸发时吸收空气中的热量，并由排风机排出温室；温室每跨9.60m内安装二条PE喷灌带，喷头安装间距为1500mm。

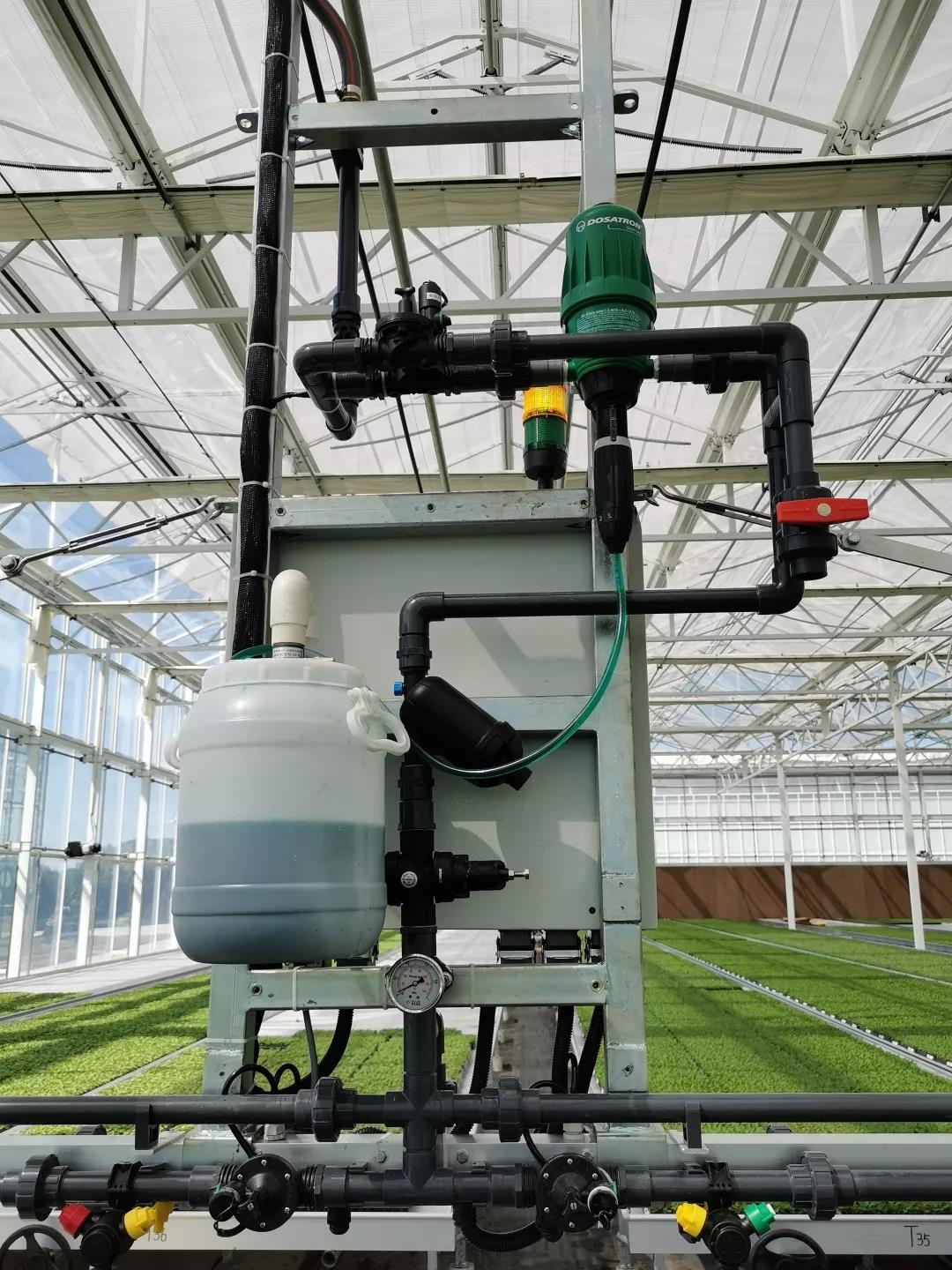

12.施肥系统：

施肥系统采用进口比例式混合器，型号D8R，流量：10L~2.5amh，浓度调整范围：
0.2~1.5%，压力0.3~6.0bar。
每跨苗床下，设置二条施肥管，并配有上喷喷头，采用施肥控制系统，通过电磁阀采用轮番自动喷灌。
13.燃煤热风机加温系统：
本温室采用燃煤热风机加温加热方式，以煤的燃烧作为热源，内部采用塑料散热；
遵循热循环过程中热阻相等，热量分布均匀的原则，进过风机的作用达到加温的作用。
设计参数：
室外计算温度-2℃★室内计算温度10℃
设计风速4m/s
覆盖物传热系数K=6.4Wm-2-K-1
换气次数—N=1次
热源：
根据计算，本温室（2534.40m2）因选用20万大卡燃煤热风机3台：

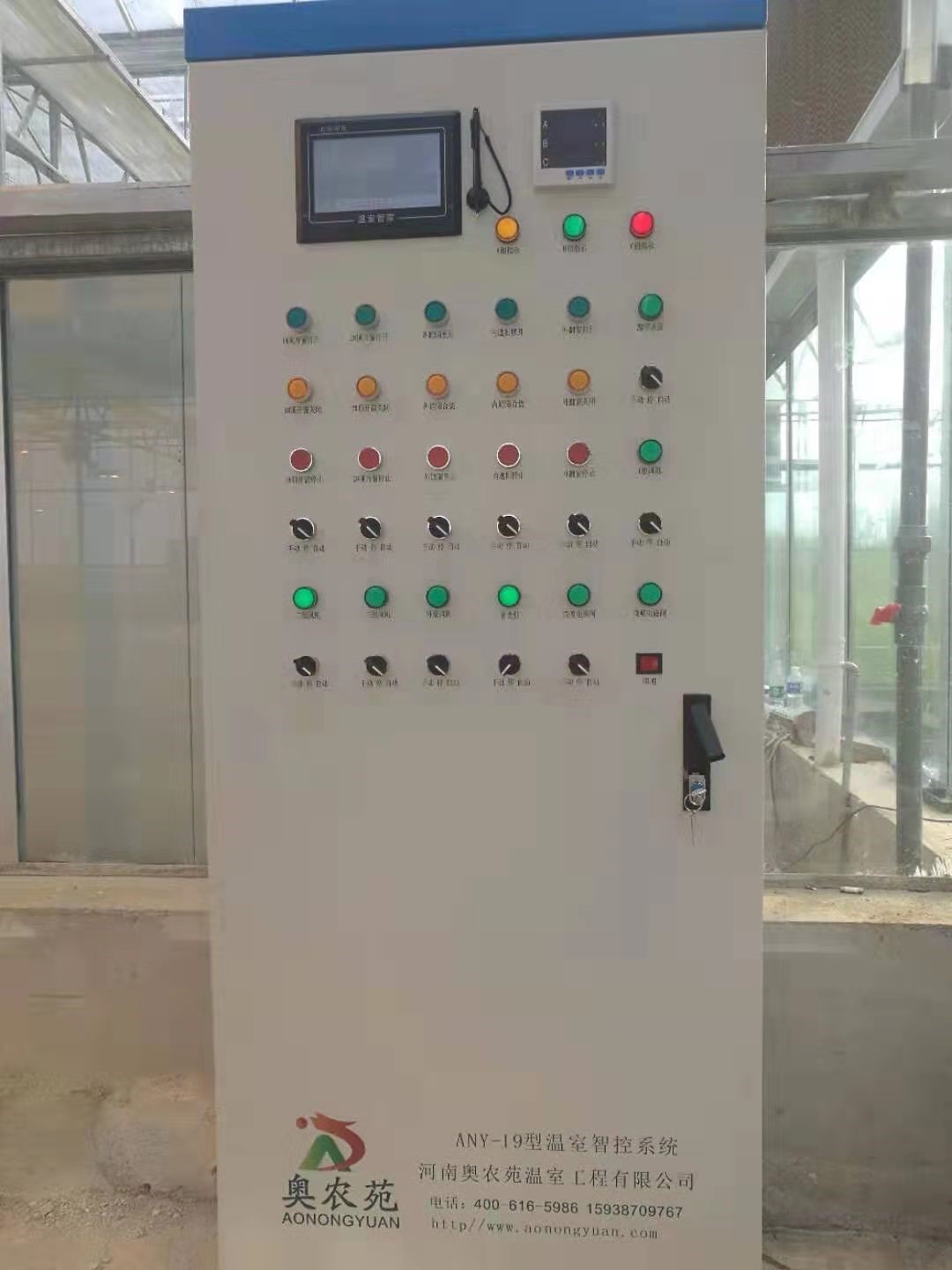

14.电气控制系统：
电气控制系统由总控制柜以及温室控箱、电线、电缆等组成，其中电线、电缆均采用国标产品。
15.雨水回收系统：
本项目将雨水回收至园区东南面蓄水池中，雨水作为灌溉水源；雨水回收的设计是将水源作为有压源来计算。
本项目雨水立管为110，为双向排水；埋地雨水管依次为①160、250，Z远距离离温室40m计算。
16.蓄水池：
蓄水池设计容量为4000m左右，水深2m，占地面积2500m左右。
蓄水池进水由来自温室的雨水管道，并有蓄水池堤上进入；蓄水池至储水池的输入由自动控制水泵、水过滤装置、PVC管线完成。

17.供水系统：
在园区规划内建造一泵房作为供水首部，主要配置包括：供水泵二台，砂石+网式过滤器组（带反冲洗）一套，电气箱一套；为了节约能源，根据流量与压力采用变频控制。
